Van cổng DN125 (Phi 141mm – 5″)

Van cổng DN125 được sử dụng rộng rãi trong việc kiểm soát nguồn lưu chất của các hệ thống quan trọng. Với cơ chế hoạt động dễ dàng và linh hoạt dòng van cửa DN125 được sử dụng cho nhiều hệ thống có đường ống kích thước phi 141mm. Bài viết dưới đây chúng tôi sẽ gửi tới các bạn toàn bộ thông tin chi tiết về dòng van cổng DN125 để các bạn có thể nắm rõ hơn.

Phân loại các dòng van cổng DN125 hiện nay

Trên thị trường hiện nay có rất nhiều loại van cửa DN125 với nhiều mẫu mã khác nhau, chúng tôi sẽ phân loại các dòng van phổ biến nhất hiện nay để cho các bạn có một cái nhìn tổng quan hơn về sản phẩm van cửa DN125.

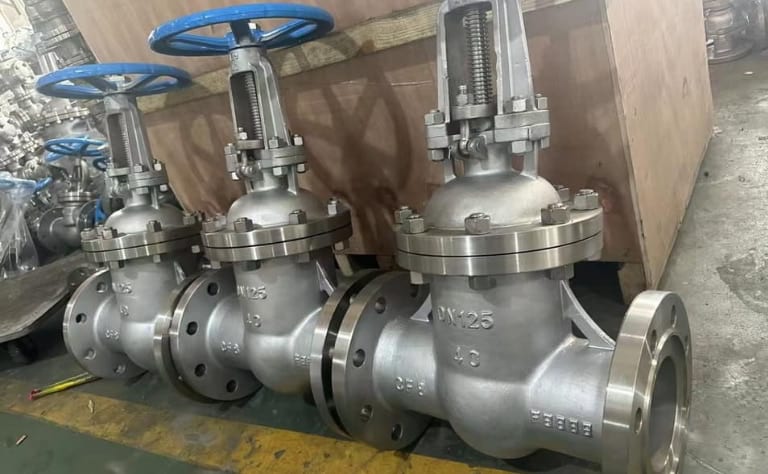

Van cổng inox DN125

Được sản xuất từ chất liệu inox 304, inox 316 có khả năng chống ăn mòn rất tốt, hoạt động trong các môi trường khắc nghiệt như xử lý hóa chất xăng dầu, ứng dụng trong các hệ thống sản xuất như nước giải khát, lương thực, thực phẩm, dược phẩm, mỹ phẩm,…đồng thời chịu được nhiệt độ cao. Được sản xuất bằng inox nên nhược điểm của dòng van cửa inox DN125 có giá thành tương đối cao so với những chất liệu còn lại.

Van cửa gang DN125

Làm bằng chất liệu gang dẻo, gang cầu đây là dòng van được sử dụng nhiều nhất hiện nay với giá thành rẻ hơn so với inox nhưng hiệu suất đem lại vô cùng cao. Với chất liệu bằng gang nên cũng bị giới hạn bởi nhiệt độ, và môi trường hoạt động.

Van cổng thép DN125

Được đúc nguyên khối bằng chất liệu thép WCB, với khả năng hoạt động ở môi trường nhiệt độ cao lên tới 450℃, chống OXH ăn mòn, áp suất hoạt động lên tới 65bar, đáp ứng được khả năng hoạt động tốt ở những môi trường khắc nghiệt nhất. Dòng van này thường được sử dụng trong các nhà máy xử lý hóa chất, nồi hơi,…

Van cổng nhựa DN125

Với chất liệu nhựa DN125 đây là chất liệu được sử dụng trong các hệ thống xử lý hóa chất, môi trường axit, bazo, trong các nhà máy nước sạch, nước thải. Làm bằng các chất liệu như uPVC, PVC, cPVC,… nên giá thành dòng van này tương đối rẻ hơn so với các chất liệu khác ở trên.

Van cổng DN125 ty nổi

Thiết kế với ty nổi, trong quá trình hoạt động chúng ta có thể quan sát được phần ty van chuyển động lên xuống, qua đó có thể nhận biết và quan sát được quá trình hoạt động của van.

Van cổng DN125 ty chìm

Như những dòng van ty chìm khác, dòng van cổng DN125 ty chìm được lắp đặt ở các hệ thống có không gian chật hẹp, dòng van này có thể đáp ứng được điều đó. Nhưng nhược điểm là chúng ta không thể quan sát được quá trình hoạt động của van như thế nào, qua đó để vận hành hệ thống một cách chính xác.

Van cổng DN125 nắp chụp

Được thiết kế theo dạng nắp chụp, sử dụng một bộ phần khác để điều khiển có đầu nắp chụp, dòng van này sử dụng những không gian chật hẹp, khó vận hành.

Báo giá van cổng DN125 chi tiết tại Van điện Đài Loan

Van cổng DN125 ty chìm ARV

• Model: ANRS 100-125
• Giá sản phẩm: Liên hệ
• Chất liệu: Gang dẻo GGG50
• Tiêu chuẩn sản xuất: EN 1171 / EN 1074-2
• Tiêu chuẩn mặt bích: EN 1092-2/ BS5163
• Khoảng cách giữa 2 mặt bích: EN 558-1/ BS5163
• Áp suất hoạt động: 10bar – 16bar
• Nhiệt độ hoạt động: MAX 80℃
• Gioăng làm kín: EPDM
• Kiểu vận hành: Tay quay vô lăng, nắp chụp, phần tay cầm dễ điều khiển
• Đĩa van: Gang
• Sơn phủ Epoxy cả trong lẫn ngoài dày 300 microns
• 100% các sản phẩm đều được kiểm tra thuỷ tĩnh

Van cổng ty nổi ARV – Tín hiệu điện DN125

• Model: ARS 150-125
• Giá sản phẩm: Liên hệ
• Tiêu chuẩn sản xuất: EN1171, EN 1074-2
• Tiêu chuẩn mặt bích: BS, DIN
• Khoảng cách giữa 2 mặt bích: EN 558-1/ BS5163
• Áp suất hoạt động: EN11266-1/ PN 16
• Nhiệt độ hoạt động: MAX 80℃
• Kiểu vận hành: Tay quay vô lăng
• Cánh van: Gang

Van cổng AUT DN125 ty chìm

• Model: AUT-125
• Giá sản phẩm: Liên hệ
• Tiêu chuẩn sản xuất: BS 5163
• Tiêu chuẩn mặt bích: BS 4504 PN10, PN16
• Khoảng cách giữa 2 mặt bích: EN 558-1
• Tiêu chuẩn kiểm tra và thử nghiệm: BS 6755
• Áp suất hoạt động: 10bar – 16bar
• Nhiệt độ hoạt động: MAX 70℃
• Sơn phủ Epoxy 250 micron
• Cánh van: Inox
• Kiểu vận hành: Tay quay vô lăng, nắp chụp

Van cổng AUT DN125 ty nổi

• Model: 1210H-125
• Giá sản phẩm: Liên hệ
• Tiêu chuẩn sản xuất: BS 5163
• Tiêu chuẩn mặt bích: EN1092-2 PN10, PN16
• Khoảng cách giữa 2 mặt bích: EN 558-1
• Áp suất hoạt động: 10bar – 16bar
• Nhiệt độ hoạt động: MAX 70℃
• Cánh van: Inox
• Kiểu vận hành: Tay quay vô lăng
• Sơn phủ: Epoxy màu đỏ dày 250 micron

Van cổng DN125 Airta ty chìm gang JIS10K

• Model: CG-NR-J1-125
• Giá sản phẩm: Liên hệ
• Thân & Đĩa: Gang CI ( Cast Iron )
• Seal: Inox
• Tiêu chuẩn mặt bích: JIS B2012
• Khoảng cách giữa 2 mặt bích: JIS B2002
• Kết nối bích JIS10K
• Áp lực hoạt động: 16 Bar
• Nhiệt độ hoạt động: MAX 120℃
• Sơn lót màu bạc không sơn phủ Epoxy
• Ứng dụng: Các dự án nhà thầu Nhật, hệ van lắp bên trong nhà

Van cổng ty chìm DN125 Arita gang PN16

• Model: DIG-NR-PN16-125
• Giá sản phẩm: Liên hệ
• Tiêu chuẩn sản xuất: BS 5163, EN 12334
• Tiêu chuẩn mặt bích: BS4504, EN1092-2
• Tiêu chuẩn kiểm tra và thử nghiệm: EN 12516, EN12266
• Thân: Gang DI Epoxy ( Ductile Iron )
• Đĩa: Gang + EPDM
• Nhiệt độ hoạt động: MAX 80℃
• Áp suất hoạt động: PN16
• Sơn phủ Epoxy màu xanh

Van cổng Arita DN125 gang ty nổi

• Model: DIG-R-PN16-125
• Giá sản phẩm: Liên hệ
• Dạng van: Van cổng ty nổi – OS&Y
• Thân: Gang DI Epoxy
• Cánh: Gang + EPDM
• Tiêu chuẩn mặt bích: BS 4504 PN16
• Khoảng cách giữa 2 mặt bích: BS 5163
• Nhiệt độ hoạt động: MAX 80℃
• Áp suất hoạt động: PN16
• Sơn phủ Epoxy

Van cổng DN125 Arita inox JIS10K

• Model: ARV-101FE(J)-125
• Giá sản phẩm: Liên hệ
• Tiêu chuẩn sản xuất: API 603
• Khoảng cách giữa 2 mặt bích: JIS B2002
• Tiêu chuẩn mặt bích: JIS B2220
• Tiêu chuẩn kiểm tra và thử nghiệm: API 598
• Thân & Đĩa: SS304 ( CF8)
• Áp lực hoạt động: 16 Bar
• Nhiệt độ hoạt động: -29°C – 425°C

Van cổng DN125 inox mặt bích Trung Quốc

• Model: SKA-125
• Giá sản phẩm: Liên Hệ
• Tiêu chuẩn sản xuất: GB/T 12234
• Tiêu chuẩn mặt bích: GBfr9113.1
• Khoảng cách giữa 2 mặt bích: GB/T 12221
• Tiêu chuẩn kiểm tra và thử nghiệm: JB/T 9092

Tổng quan van cổng DN125

Van cổng DN125 hay còn gọi là van cửa DN125 có kích thước danh nghĩa là 125A (phi 141mm). Được sử dụng nhiều trong các hệ thống phòng cháy chữa cháy, khu công nghiệp, sản xuất, chế biến,… có đường ống với kích thước phi 141mm.

Van cửa DN125 là dòng van cổng được sản xuất từ các chất liệu khác nhau như gang, thép, inox hoạt động đa dạng trong nhiều môi trường, có thể dễ dàng đưa ra được lựa chọn phù hợp với hệ thống của bạn. Với cấu tạo dạng van ty chìm, ty nổi, nắp chụp hoạt động tốt trong các hệ thống không gian khác nhau.

Van cổng DN125 (Phi 141) với kích thước này thông thường bộ phận kết nối sẽ thiết kế theo dạng mặt bích, với tiêu chuẩn thiết kế mặt bích đa dạng như JIS (Tiêu chuẩn công nghiệp Nhật Bản), DIN (Viện tiêu chuẩn Đức), ANSI (Tiêu chuẩn của Hoa Kỳ), BS (Tiêu chuẩn Anh) phù hợp kết nối với nhiều công trình hệ thống ưu cầu kỹ thuật, đảm bảo tính an toàn khi hoạt động.

Cấu tạo van cổng DN125 chi tiết

Dòng van cửa DN125 có cấu tạo đơn giản bao gồm các bộ phận chính như:

Bộ phận điều khiển: Được sử dụng để vận hành điều khiển hệ thống van, được sử dụng các bộ phận đa dạng như tay quay. Tùy vào từng trạng thái hoạt động cũng như nhu cầu các bạn có thể đưa ra lựa chọn phù hợp với hệ thống hoạt động của mình.

Thân van: Chế tạo bằng các chất liệu như gang, thép, inox là bộ phận bảo vệ những linh kiện bên trong đồng thời là bộ phận dùng để kết nối với hệ thống đường ống. Bên ngoài van được sơn phủ bởi một lớp sơn Epoxy được dùng để bảo vệ van tránh bị ăn mòn cũng như các tác động xấu từ môi trường bên ngoài.

Cổ van: Sản xuất bằng các chất liệu khác nhau nhưng mục đích của cổ van có nhiệm vụ bảo vệ, giữ trục van được cố định, không di chuyển hay rung lắc trong khi van hoạt động.

Trục van: Sản xuất bằng chất liệu inox 304, inox 316 vô cùng cứng cáp, chống ăn mòn, nhiệm vụ trục van là dẫn động lực quay momen xoắn từ bộ phận điều khiển xuống cánh van để thực hiện quá trình đóng mở.

Cánh van: Có nhiệm vụ dẫn động đi lên và đi xuống để thực hiện quá trình đóng mở. Được làm bằng chất liệu gang, inox, nhựa hoặc nhiều dòng van bên ngoài được bọc một lớp cao su để bảo vệ cánh van.

Gioăng làm kín: Làm bằng các chất liệu cao su khác nhau như EPDM, PTFE, Viton đây là những chất liệu phổ biến để sử dụng ngăn chặn hiện tượng rò rỉ dòng lưu chất trong quá trình van cổng DN125 hoạt động.

Thông số kỹ thuật chung van cửa DN125

• Kích thước: DN125 – 125A – Phi 141
• Bộ phận điều khiển: Tay quay vô lăng
• Chất liệu thân: Gang, inox, thép
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn kết nối: JIS, DIN, BS, ANSI
• Gioăng làm kín: Nhựa EPDM, PTFE, Viton
• Áp lực làm việc: PN10 – PN16
• Kiểu van: Ty chìm, ty nổi, nắp chụp
• Nhiệt độ hoạt động: 0℃ – 80℃ (tùy thuộc vào từng chất liệu khác nhau)
• Môi trường hoạt động: Nước sạch, nước thải, hóa chất, xăng dầu
• Hàng nhập khẩu chính hãng
• Bảo hành chính hãng theo nhà sản xuất

Nguyên lý hoạt động van cổng phi 141

Dòng van cổng DN125 có nguyên lý hoạt động cũng giống như các dòng van cổng có kích thước khác. Sử dụng bộ phận tay quay vô lăng tạo ra momen xoắn và thông qua trục van dẫn động truyền lực xuống cánh van để cánh van có thể hoạt động và di chuyển lên xuống.

Van cửa DN125 có cấu tạo đơn giản giúp dễ dàng vận hành và hoạt động, đem lại hiệu suất vượt trội trong lĩnh vực sản xuất cũng như sự hiệu quả trong các hệ thống điều tiết khác nhau.

Đặc điểm nổi bật và lưu ý khi sử dụng van cổng DN125

• Hiện nay kích thước đường ống phi 141 được sử dụng rộng rãi trong nhiều hệ thống nên dòng van cổng DN125 là một trong những sản phẩm được lựa chọn tại đơn vị hệ thống cung cấp của chúng tôi
• Có thể hoạt động trong nhiều môi trường khác nhau bởi được sử dụng các chất liệu đa dạng, tùy từng vào môi trường các bạn có thể đưa ra lựa chọn nào là phù hợp với hệ thống. Ví dụ sử dụng trong môi trường ăn mòn cao, nhiệt độ cao chúng tôi khuyến cáo các bạn nên sử dụng dòng van cổng DN125 inox, bởi vì chất liệu inox có thể đáp ứng được các ưu cầu trên của hệ thống
• Với cấu tạo đơn giản, giúp cho các bạn có thể dễ dàng lắp đặt cũng như bảo trì, bảo dưỡng hệ thống
• Thân van được đúc liền một khối nên rất chắc chắn, bảo vệ an toàn những linh kiện bên trong khỏi những ngoại lực tác động bên ngoài
• Áp suất hoạt động trong hệ thống đường ống hoạt động ổn định
• Quá trình vận hành đĩa van được đưa lên chậm không gây ra hiện tượng búa nước (chênh áp) điều này sẽ làm gây ra hiện tượng búa nước

Lưu ý: Dòng van này chỉ được sử dụng để thực hiện quá trình đóng mở,  không nên sử dụng cho việc điều tiết dòng chảy của lưu chất, điều này sẽ gây ra hiện tượng mòn cánh van hoặc làm gãy cánh van trong khi hoạt động lâu dài. Thay vào đó nếu các bạn muốn điều tiết dòng lưu chất thì nên sử dụng các dòng van chuyên sử dụng cho việc điều tiết như van cầu, van điều tiết,…

Hướng dẫn sử dụng van cửa phi 141 hiệu quả nhất

Nhờ nguyên lý hoạt động đơn giản nên cách vận hành van cổng DN125 cũng khá dễ dàng. Điều đầu tiên các bạn phải xác định được trạng thái của van hiện tại đang ở vị trí đóng hay mở, qua đó có thể điều chỉnh van một cách chính xác hơn.

Để thực hiện quá trình mở, các bạn quan sát trên bộ phận tay quay có ký hiệu mũi tên, xoay tay quay theo chiều mũi tên khi đó cánh van sẽ được nâng lên hoàn toàn, khi đó cánh van được tách ra khỏi dòng lưu chất, không gây cản trở giúp cho lưu chất có thể dễ dàng chảy qua theo 2 chiều của van cổng DN125 mà vẫn giữ nguyên được áp suất.

Để đóng van cổng DN125 các bạn làm điều ngược lại, xoay van quay lại theo ngược chiều mũi tên van sẽ thực hiện quá trình đi xuống và ngăn dòng chảy. Trong quá trình vận hành chúng tôi khuyên bạn không nên sử dụng van cổng để điều chỉnh tiết lưu dòng chảy, điều này sẽ gây hư hỏng và làm mòn cánh van.

Trải nghiệm của người sử dụng van cổng DN125

Qua đánh giá và thu thập được thông tin từ khách hàng tại Van điện Đài Loan về mức độ hài lòng khi sử dụng sản phẩm van cổng DN125 được đánh giá rất tốt. Với các đặc điểm mang lại như giá thành rẻ, sản phẩm vận hành ổn định, mức độ bịt kín rất tốt, các hướng dòng chảy hoạt động ổn định không gây ra giảm áp suất, khiến cho hiệu suất hoạt động vô cùng cao.

Dưới đây là một số đánh giá từ khách hàng:

Vấn đề lưu ý khi lựa chọn van cổng DN125

• Tìm hiểu kỹ và lựa chọn nhà phân phối van cổng DN125 chính hãng, đảm bảo uy tín, đầy đủ giấy tờ về sản phẩm
• Tìm hiểu rõ về môi trường hoạt động của van qua đó đưa ra lựa chọn chất liệu phù hợp như gang, inox, thép, nhựa dùng trong hệ thống.
• Sử dụng dòng van cổng DN125 Phi 141 thì ưu cầu đường ống kết nối phải cùng kích cỡ
• Theo ưu cầu kỹ thuật lựa chọn đúng tiêu chuẩn kết nối để hệ thống có thể hoạt động và đáp ứng được hiệu suất hoạt động cao nhất.
• Tùy vào không gian hoạt động của van để đưa ra quyết định lựa chọn sản phẩm theo dạng ty chìm hay ty nổi qua đó giúp chúng ta có thể dễ dàng vận hành hơn
• Khi lựa chọn xong lưu ý kiểm tra van xem có hoạt động ổn định không, có xảy ra lỗi không, nếu có phải lập tức đổi lại trước khi lắp đặt vào hệ thống

Ứng dụng phổ biến của van cửa phi 141

Van cổng DN125 được ứng dụng phổ biến trong các hệ thống như:

• Hệ thống xử lý nước thải, hóa chất
• Hệ thống cung cấp nước sạch trong khu dân cư
• Hệ thống đường ống xăng dầu, hóa chất
• Trong công việc sản xuất dược phẩm, mỹ phẩm,…
• Hệ thống sản xuất lương thực, thực phẩm,…
• Sử dụng trong các hệ thống lò hơi, nồi hơi, thủy điện, nhiệt điện,…

Câu hỏi thường gặp khi sử dụng van cổng DN125

1. Van cổng phi 141 có lắp đặt theo chiều thẳng đứng được không?

Trả lời: Thông thường chúng tôi khuyên rằng van cổng lắp theo chiều thẳng đứng là tốt nhất, vì đối với dòng van to giúp các bạn có thể dễ dàng thao tác và vận hành hơn. Hạn chế được rủi ro trong khi vận hành ở những môi trường có nhiệt độ áp suất cao.

2. Sử dụng tiêu chuẩn mặt bích không đúng với ưu cầu có được không?

Trả lời: Không nên sử dụng sai tiêu chuẩn mặt bích đối với hệ thống ưu cầu, nếu sử dụng lâu dài sẽ gây ra hư hỏng khiến van bị cong vênh gây ra thiệt hại. Các bạn nên sử dụng tiêu chuẩn kết nối đúng theo ưu cầu thiết kế hệ thống, vì như vậy sẽ giúp hệ thống hoạt động ổn định hơn và tăng tuổi thọ của van hơn.

3. Nếu vặn chặt nắp van quá mức cho phép thì có ảnh hưởng gì tới hoạt động của van không?

Trả lời: Các bạn trong quá trình lắp đặt nên vặn van theo mức của con dấu trên van, trường hợp vặn chặt quá mức xảy ra hiện tượng làm biến dạng van và hỏng ren van. Nếu vặn lỏng chưa tới mức con dấu sẽ gây ra hiện tượng rò rỉ.

Báo giá van cửa DN125 chính hãng – Giá ưu đãi nhất

Van cửa DN125 được chúng tôi đánh giá là một trong những sản phẩm quan trọng trong các hệ thống công nghiệp hiện nay. Với quy trình sản xuất hiện đại, được kiểm định khắt khe trước khi được đưa ra ngoài thị trường, đảm bảo được an toàn cho hệ thống cũng như con người đồng thời đem lại hiệu suất vượt trội trong quá trình sản xuất.

Van điện Đài Loan hiện tại nhập khẩu các dòng van cửa DN125 nói riêng và các dòng van cổng nói chung từ các nước như Đài Loan, Hàn Quốc, Trung Quốc, Nhật Bản,… tới từ các thương hiệu nổi tiếng ARV, KBV, AUT, ARITA, KITZ,…

Với mỗi loại van khác nhau sẽ có giá thay đổi theo từng ngày, để xác định được giá chính xác nhất xin quý khách hàng có thể liên hệ tới HOTLINE: 0968 110 819 để được tư vấn và nhận báo giá van cổng DN125 chính xác nhất hiện tại.
