Van bướm điều khiển khí nén Wyeco

Van bướm điều khiển khí nén Wyeco là một trong 2 thương hiệu van nổi tiếng của hòn đảo Đài Loan xinh đẹp. Đây là dòng van đang được ứng dụng rộng rãi trong các hệ thống xử lý nước, các trạm bơm, các hệ thống tưới tiêu, các khu công nghiệp, khu chế xuất, các hệ thống chế biến thực phẩm, đồ uống, nước giải khát…

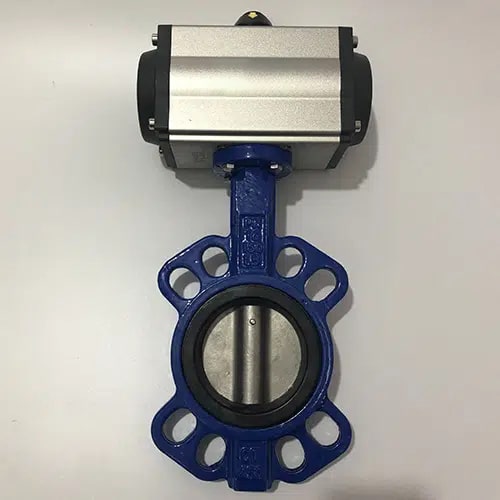

Giới thiệu van bướm điều khiển khí nén Wyeco

Van bướm khí nén Wyeco là dòng van bướm được điều khiển bằng bộ điều khiển khí nén Wyeco-  Đài Loan trên dây chuyền công nghệ tiên tiến, hiện đại. Đây cũng chính là hãng van mang đến luồng gió mới cho công nghệ tự động hóa trong công nghiệp của Đài Loan nói chung và trên thế giới nói riêng.

Van bướm điều khiển khí nén Wyeco là dòng van hoạt động ổn định, chắc chắn với bộ điều khiển khí nén với lực mô men xoắn lớn có thể vận hành cho những dòng chảy với áp suất cao. Cho nên chúng được đánh giá là sản phẩm chất lượng cao, giá thành cạnh tranh so với các dòng van điều khiển khí nén khác. Chúng cũng có dạng đóng mở ON/OFF và tuyến tính điều tiết dòng lưu chất đi qua van.

Van bướm điều khiển bằng khí nén Wyeco được cấu tạo gồm bộ khí nén làm từ hợp kim nhôm tổng hợp, sản xuất theo tiêu chuẩn IP67, độ kín cao và chống nước ẩm, đặc biệt an toàn nhất là đối với các hệ thống cần chống cháy nổ. Thân van làm từ các chất liệu như gang, inox, thép, nhựa…Nên van có thể làm việc được ở nhiều loại môi trường khác nhau như nước, khí, hóa chất ăn mòn… Và được ứng dụng rộng rãi trong các hệ thống xử lý nước, các trạm bơm, các hệ thống tưới tiêu, các khu công nghiệp, khu chế xuất, các hệ thống chế biến thực phẩm, đồ uống, nước giải khát…

Van bướm khí nén Wyeco Đài Loan là dòng van được Van điện Đài Loan phân phối độc quyền Việt Nam. Với đầy đủ mẫu mã, chủng loại, kích cỡ. Hàng sẵn kho, bảo hành dài hạn, giao hàng toàn quốc, giá cạnh tranh. Liên hệ tới HOTLINE: 0968 110 819 để được hỗ trợ nhanh nhất.

Cấu tạo van bướm điều khiển khí nén Wyeco

Van bướm điều khiển khí nén là sự kết hợp hoàn hảo của 2 chi tiết là: Van bướm cơ và Đầu khí nén Wyeco

Phần van bướm cơ

Là dòng van bướm cơ học bình thường được đáo phần tay gạt , tay quay lắp thêm đầu điều khiển. Van được chế tạo từ những vật liệu như inox, gang, nhựa… Nên có thể hoạt động tốt ở nhiều loại mô trường khác nhau từ nhiệt độ cao, áp xuất lớn cho đến môi trường có tính ăn mòn. Tuy các dòng sản phẩm được chế tạo từ những vật liệu khác nhau nhưng đều có cấu tạo chung bao gồm.

• Thân van: Là bộ phận được chế tạo đa dạng chất liệu như: gang, đồng, thép, inox, nhựa…thiết kế thân van dạng kẹp kích (Wafer) thông dụng hoặc lắp bích giúp van có thể hoạt động tốt trong nhiều môi trường làm việc khác nhau.

• Đĩa van: Là bộ phận có tác dụng như cánh cửa đóng mở giúp các chất đi qua hoặc ngăn chúng lại. Hầu hết chúng được chế tạo từ inox, thép không rỉ nên có thể  làm việc với môi trường nước, khí hoặc hơi nóng. Ngoài ra đĩa còn được làm từ nhựa PVC, uPVC, cPVC giúp van làm việc được với các loại dụng dịch hóa chất có nồng độ cao.

• Gioăng làm kín: Là bộ phận  có chức năng làm kín khi van đóng, là nơi gắn kết thân van và đĩa van thường được làm bằng cao su, teflon. Công dụng giúp chống rỏ rỉ dung chất ra bên ngoài.
• Trục van: Là bộ phận được chế tạo từ inox 304, inox 316, thép không rỉ là nơi kết nối phần đĩa van với bộ khí nén. Dẫn truyền lực giúp đĩa van hoạt động theo cơ chế xoay góc 90 độ đóng mở van hoàn toàn.

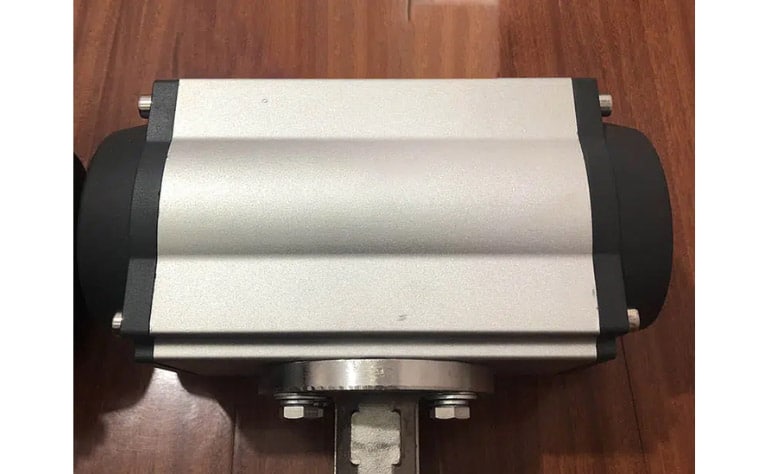

Đầu điều khiển khí nén

Là bộ phận được đúc từ hợp kim nhôm nguyên khối. Bên ngoài được sơn một lớp sơn tĩnh điện với khả năng chống bụi bẩn. Chúng được sản xuất theo tiêu chuẩn IP67 nên có thể hoạt động trong các môi trường khắc nghiệt. Với mức áp lực khí nén đầu vào 2 ~ 8bar cho phép động cơ vận hành với tối đa. Động cơ khí nén được thiết kế hoạt động theo 2 kiểu: dạng tác động đơn và tác động kép.

Đầu điều khiển khí nén được nhập khẩu trực tiếp từ Hãng Wyeco Đài Loan với đầy đủ giấy tờ hóa đơ chứng từ kèm theo. Thiết bị này trước khi đưa ra thị trường đã được trải qua quy trình kiểm định và thử nghiệm nghiêm ngặt để đảm bảo chất lượng khi đến tay người tiêu dùng. Mơ tơ điều khiển khí nén được thiết kế phù hợp với nhiều loại van bướm khác nhau. Đặc biệt với mô men xoắn đầu ra cao nên có thể đáp ứng lực kéo lớn cho những dòng van có kích cỡ lớn lên đến DN1200.

Thông số kỹ thuật chung

• Hãng sản xuất: Wyeco.
• Xuất xứ : Đài Loan
• Kích cỡ : DN40- DN500.
• Chất liệu van : gang, thân gang cánh inox, inox, nhựa,…
• Gioăng làm kín : cao su EPDM, PTFE, NBR, teflon,…
• Kiểu lắp : lắp bích, Wafer, Lug, Clamp,..
• Chất liệu bộ khí: Hợp kim nhôm.
• Kiểu tác động : tác động đơn, tác động kép
• Bộ truyền động : tuyến tính, on/off
• Áp lực khí nén : 2 bar ~ 8 bar.
• Áp lực làm việc : PN10, PN16, PN25, PN40
• Nhiệt độ làm việc : -20 độ C ~ 200 độ C.
• Hãng van bướm: Wonil, Samwoo, AUT, ARV, KBV…
• Môi trường làm việc : nước đa dụng, khí nén, hơi, các dung dịch, hóa chất…
• Bảo hành : 12 tháng
• Hàng sẵn kho số lượng lớn

Nguyên lý hoạt động của van bướm khí nén Wyeco Đài Loan

Ở trạng thái ban đầu khi được lắp đặt vào hệ thống van ở trạng thái đóng. Khi chúng ta cấp nguồn khí nén vào bộ điều khiển, áp lực tạo ra đẩy piston về 2 phía. Nhờ kết nối các bánh răng giữa piston và trục sẽ tác dụng lực làm cho trục quay. Trục quay đã được kết nối với trục của van bướm. Từ đó hoạt động theo hành trình quay góc 90 độ cho phép đóng mở lưu thông dòng chảy.

Với đầu khí tác động đơn khi ngừng cấp khí lò xo sẽ tác động. Khi đó lực đàn hồi đẩy piston đưa van trở về vị trí ban đầu. Với đầu khí tác động kép thực hiện cấp khí thêm lần nữa vào cửa còn lại thực hiện đưa van trở về vị trí ban đầu.

Ưu và nhược điểm của van bướm điều khiển khí nén Wyeco

Ưu điểm van bướm điều khiển khí nén Wyeco

• Thời gian đóng mở nhanh 1s – 2s.
• Van sử dụng khí nén để đóng mở nên độ an toàn cao, không xảy ra cháy nổ.
• Lưu lượng chảy qua đường ống luôn được đảm bảo và không tiêu hao.
• Ứng dụng cho nhiều môi trường khác nhau tùy theo chất liệu van và gioăng làm kín.
• Bộ điều khiển khí sinh ra lực momen xoắn cao, với công suất làm việc lớn đảm bảo cho phép van vận hành trên mọi áp lực dòng chảy.
• Bộ điều khiển khí nén với khả năng chống bụi bẩn, chống ăn mòn, chống nước theo tiêu chuẩn IP67.
• Giá thành hợp lý (thấp so với loại van bướm điều khiển điện hay các loại khác).
• Có thể tháo lắp từng bộ phận khi sảy ra sự cố hoặc thay mới.
• Dạng wafer có thể lắp đặt với nhiều loại tiêu chuẩn mặt bích khác nhau như: JIS 10K, BS PN16, DIN PN16, ANSI #150LB.
• Kích thước van lớn, phù hợp cho nhiều đường ống, hệ thống có kích thước từ DN40 – DN500.

Nhược điểm

• Khả năng tiết lưu dòng chảy không thực sự tốt, dễ bị rò rỉ lưu chất.
• Nhiệt độ làm việc và áp lực làm việc của van bướm khí nén không bằng van bi khí nén.
• Không có loại van kích thước bé: DN15, DN20, DN32, DN40. (Chỉ có van bướm vi sinh)

Phân loại van bướm khí nén Wyeco Đài Loan

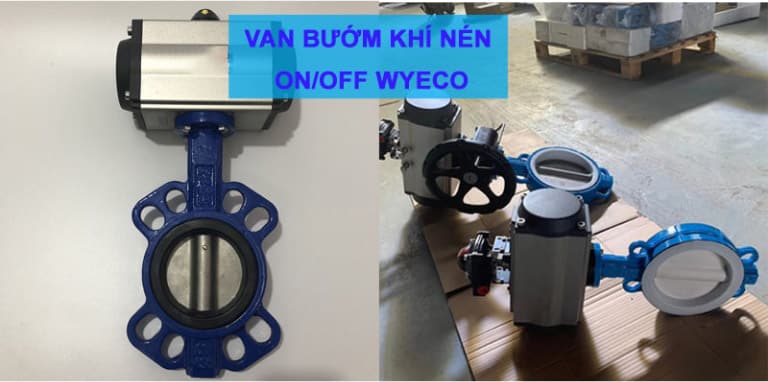

Van bướm điều khiển khí nén Wyeco ON/OFF

Đây là dòng van thực hiện đóng hoặc mở van hoàn toàn theo một chu trình cài đặt sẵn. Khi làm việc bộ điều khiển sẽ truyền lực tác dụng lên trục van với góc quay 90 độ cho mỗi chu trình. Van được sử dụng rộng rãi tại các cơ sở sản xuất, xí nghiệp, các khu công nghiệp khai thác, các hệ thống cấp thoát nước. Với cơ chế đóng mở van rất nhanh trong vòng khoảng từ 1-2s.

Van bướm điều khiển khí nén Wyeco tuyến tính

Đây là dạng còn lại của hoạt động bộ điều khiển khí nén. Dạng này vừa cho phép van hoạt động giống như dạng ON/OFF là đóng mở hoàn toàn. Và vừa điều khiển van đóng mở theo các góc độ khác nhau nhờ vào bộ tuyến tính (Positioner). Bộ tuyến tính này nhận tín hiệu điều khiển 4 – 20mA để điều khiển áp lực khí nén trước khi đưa tới bộ điều khiển. Và mỗi vị trí góc mở tương đương với mỗi tín hiệu khác nhau. Như 4mA là đóng hoàn toàn, 8 mA là mở 25%, 12 mA là mở 50%, 16 mA là mở 75%, 20 mA là mở hoàn toàn..

Ngoài ra các tín hiệu này và các góc mở của van sẽ được báo về tủ điều khiển. Giúp người điều khiển nắm được tình trạng van hiện tại. Rất thuận lợi cho việc vận hành, điều khiển van từ xa.

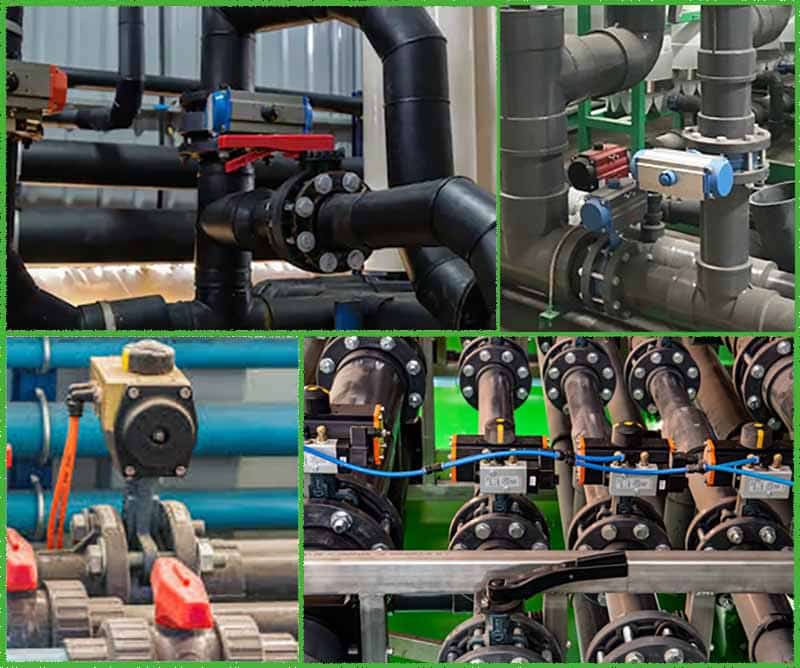

Ứng dụng của van bướm khí nén Wyeco

Với những tính năng ưu việt hiện nay dòng van này đang được ứng dụng trong nhiều lĩnh vực như:

• Trong các hệ thống cấp thoát nước, xử lý nước thải, nước sinh hoạt
• Trong các hệ thống hơi, khí nén, chất lỏng công nghiệp
• Trong các hệ thống sản xuất thực phẩn, đồ uống, dược phẩm.
• Trong các nhà máy sản xuất hóa chất, chất bán dẫn, dung dịch muối…

Lưu ý khi lắp đặt van bướm điều khiển bằng khí nén Wyeco

• Trước khi lắp đặt cần chuẩn bị đầy đủ van và các phụ kiện kèm theo.
• Cần mở van ở góc 1/4 trước khi lắp đặt.
• Cần vệ sinh sạch sẽ bề mặt tiếp xúc giữa van và đường ống.
• Quá trình hàn mặt bích và đường ống không được để van trên hệ thống vì nhiệt của quá trình hàn có thể là biến dạng hay hư hỏng van.
• Van có thể lắp đặt ở nhiều góc độ dọc, ngang, chéo… Tuy nhiên không nên lắp ngược vì như vậy bộ điều khiển sẽ hường xuống đất.
• Khi xiết các bu lông cần xiết lực đều tay và đối xứng nhau.
• Khi lắp đặt xong van cần chạy thử nghiệm trước khi đưa vào vận hành chính thức.

Báo giá van bướm điều khiển khí nén Wyeco Đài Loan

Ngày nay thị trường van bướm điều khiển khí nén nói riêng rất sôi động náo nhiệt. Với đầy đủ mẫu mã, chủng loại, kích cỡ, nhà phân phối khác nhau. Nhưng không phải đơn vị nào cũng nhập khẩu và phân phối trực tiếp đến tận tay khách hàng. Mà nhiều đơn vị chỉ làm thương mại “mua đi bán lại” nên giá thành sản phẩm bị đẩy lên cao.

Không những thế ở mỗi lô hàng khác nhau, mỗi thời điểm nhập hàng khác nhau. Sẽ có những thây đổi ít nhiều về kỹ thuật hay biến động về giá. Đặc biệt là trong tình trạng dịch bệnh hiện nay nên giá thành cũng có sự biến động khác nhau.

Vì vậy Auvietco.vn không thể báo giá cụ thể từng mặt hàng, size cho khách hàng. Vì vậy khi khách quan tâm đến sản phẩm hãy gửi ngay bảng khối lượng về Email: pkd.auviet@gmail.com hoặc liên hệ HOTLINE: 0968 110 819 để nhận ngay báo giá van bướm khí nén Wyeco nhanh nhất với chiết khấu cao nhất và nhiều ưu đãi nhất.
