Van bi inox điều khiển khí nén | Nối ren – Mặt bích

Bạn đang tìm dòng van bi khí nén có thể hoạt động tốt trong các môi trường có nhiệt độ cao, áp suất lớn. Một sự lựa chọn hoàn hảo cho yêu cầu này chính là Van bi inox điều khiển khí nén. Vậy dòng van này có đặc điểm gì nổi bật? Chúng ta cùng đi tìm hiểu xem nhé!

Giới thiệu về van bi inox điều khiển khí nén

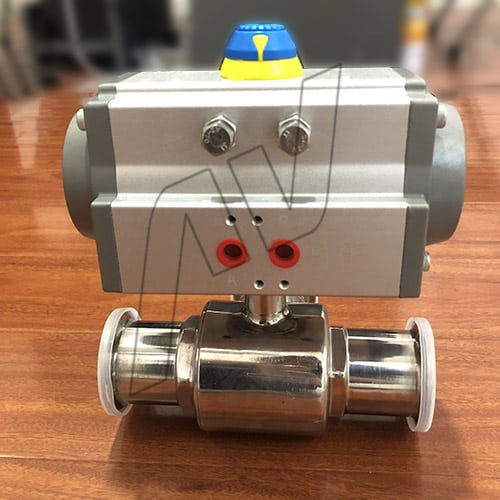

Van bi inox điều khiển khí nén được cấu tạo từ chất liệu inox SUS304, SUS316 và được kết hợp với bộ điều khiển bằng khí nén để điều khiển đóng mở van tự động hay điều tiết dòng chảy đi qua van.

Van bi inox khí nén là dòng van bi thông dụng nhất hiện nay. Van có thể hoạt động tốt ở những môi trường có nhiệt độ cao, áp suất lớn. Van thường được ứng dụng rộng rãi trong các hệ thống cấp thoát nước sạch, nước thải, hóa chất…

Van bi inox điều khiển bằng khí nén được Auvietco.vn nhập khẩu chính hãng từ Đài Loan với đầy đủ mẫu mã, chủng loại, kích cỡ. Là đơn vị nhập khẩu chính hãng và phân phối trực tiếp không qua bất kỳ đơn vị trung gian nào nên khi đến với chúng tôi chắc chắn khách hàng sẽ nhận được những sản phẩm chất lượng nhất với giá cả cạnh tranh nhất.

Cấu tạo van bi inox khí nén

Van bi khí nén được cấu tạo bởi hai thành phần chính là van bi inox và đầu điều khiển khí nén.

Van bi inox

Bộ phận tiếp xúc trực tiếp với dòng lưu chất. Chúng được làm từ chất liệu inox 304, 316. Cấu tạo với 1 quả cầu được đục lỗ. Khi lỗ đục song song với dòng chảy là lúc van ở trạng thái mở hoàn toàn.

Van bi inox rất đa dạng về mẫu mã từ 1 mảnh, 2 mảnh, 3 mảnh, 2 cửa, 3 ngã, được kết nối với hệ thống đường ống bằng nối ren hay lắp bích. Tùy vào mục đích và nhu cầu mà chúng ta có thể lựa chọn dòng van bi phù hợp.

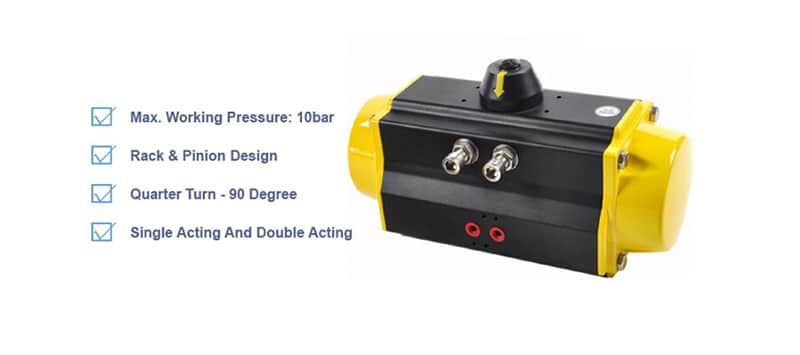

Bộ điều khiển khí nén

Bộ phận quan trọng nhất của van điều khiển khí nén. Đầu điều khiển được làm từ hợp kim nhôm nguyên khối, bên ngoài được phủ 1 lớp sơn tĩnh điện giúp chống ăn mòn và nâng cao tuổi thọ. Bên trong gồm các bộ phận như thanh răng truyền trung gian, trục bánh răng kết nối với bi van, lò xo, piston, và một số linh kiện khác như Gioăng, bulong, nắp… Các bộ phận này được lắp ráp với nhau theo tiêu chuẩn quốc tế ISO 5211/DIN3337.

Bộ điều khiển khí nén được chia ra làm 2 dạng đó là tác động kép và tác động đơn.

• Van bi khí nén tác đông đơn: Dạng van trong đầu điều khiển sử dụng lò xo để đóng mở quả bi nằm trong van.
• Van bi khí nén tác động kép: Là dạng đối lập với kiểu tác động đơn, dạng này không có lò xo nằm trong đầu điều khiển mà sử dụng khí nén tác động đến piston làm chúng hoạt động dẫn đến van được vận hành.

Thông số kỹ thuật của van bi inox điều khiển khí nén

• Dạng van: Van điều khiển khí nén
• Kích thước van: DN15 – DN200
• Thân van: Inox SUS304, SUS316
• Bi van: Inox SUS304
• Gioăng làm kín: Teflon
• Chất liệu đầu khí: hợp kim của nhôm
• Kiểu kết nối: Lắp ren, lắp bích,
• Áp lực làm việc: PN16, PN25
• Nhiệt độ làm việc: 185oC
• Áp suất điều khiển khí nén: 0 – 8 bar
• Kiểu tác động: Tác động đơn, tác động kép
• Cơ chế hoạt động: dạng ON/OFF hoặc tuyến tính
• Tiêu chuẩn kháng nước: IP67
• Hãng sản xuất: Haitima, Wyeco
• Xuất xứ: Đài Loan
• Bảo hành: 12 tháng
• Hàng sẵn giao
• Giá cạnh tranh

Ưu điểm của van bi inox khí nén

• Van đóng mở nhanh (1s – 2s)
• Van được làm từ chất liệu inox nên thích hợp với nhiều loại môi trường khác nhau đặc biệt là những môi trường hóa chất, ăn mòn
• Van hoạt động tốt ở những môi trường có nhiệt độ cao, áp suất lớn
• Van bi có nhiều kiểu 1 mảnh, 2 mảnh, 3 mảnh, 2 cửa, 3 ngã… Phù hợp với nhiều loại đường ống
• Đa dạng trong kiểu kết nối trên đường ống, có dạng lắp ren, mặt bích tiêu chuẩn BS, JIS, DIN, ANSI
• Đầu khí nén được sản xuất theo tiêu chuẩn IP67 nên chống thấm nước và chống bám bụi tốt nên có thể lắp đặt van ở các hệ thống ngoài trời
• Dễ dàng lắp đặt, bảo trì, bảo dưỡng hay thế thế từng bộ phận

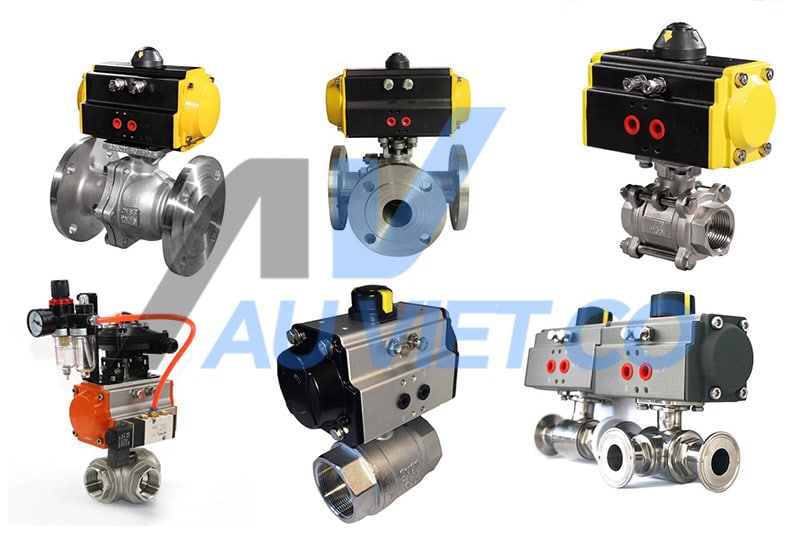

Phân loại van bi inox điều khiển khí nén trên thị trường

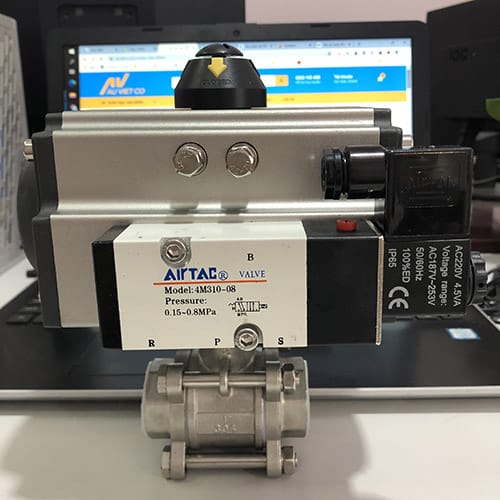

Van bi inox lắp ren điều khiển khí nén

Là dòng sản phẩm thường dùng cho những hệ thống đường ống có kích thước nhỏ từ DN50 trở xuống. Kết nối ren thiết kế gọn gàng nhưng vẫn đảm bảo được những ưu cầu khắt khe của hệ thống đề ra.

Thông số kỹ thuật chung

• Kích cỡ: DN10 – DN50
• Chất liệu: Inox 304, 316
• Nhiệt độ làm việc: 0-185 độ C
• Kiểu: 2 thân, 3 thân
• Kiểu lắp: lắp ren
• Bộ khí nén: Hợp kim nhôm
• Áp lực khí nén: 8 bar
• Điều khiển: On/Off hoặc Tuyến Tính
• Môi trường làm việc: Nước, dầu, khí, gas
• Hãng sản xuất: Haitima, Wyeco
• Xuất xứ: Đài Loan
• Bảo hành: 12 tháng
• Giấy tờ: COCQ đầy đủ
• Hàng sẵn giao.

Van bi inox mặt bích điều khiển khí nén

Van bi được thiết kế kết nối với đường ống theo dạng mặt bích. Kết nối mặt bích thường dùng cho những hệ thống đường ống lớn từ DN50 trở đi. Kết nối này đảm bảo độ chắc chắn và ổn định cho van khi lắp đặt trên đuờng ống. Mặt bích được thiết kế theo các tiêu chuẩn BS, JIS, DIN.

Thông số kỹ thuật chung

• Kích thước: DN50 – DN200
• Thân van:  inox 304, 316
• Kiểu kết nối: Lắp bích
• Tiêu chuẩn mặt bích: DIN, BS, JIS
• Nhiệt độ: 0- 185oC
• Áp lực cho phép: PN16, PN25,
• Đầu khí nén: Hợp kim nhôm
• Áp lực khí nén: 8 bar
• Điều khiển: On/Off hoặc Tuyến Tính
• Môi trường: Nước, dầu, khí, gas
• Hãng sản xuất: Haitima, Wyeco
• Xuất sứ: Đài Loan
• Bảo hành 12 tháng
• Đầy đủ CO, CQ, Catalog, hình ảnh thực tế.
• Hàng sẵn giao.

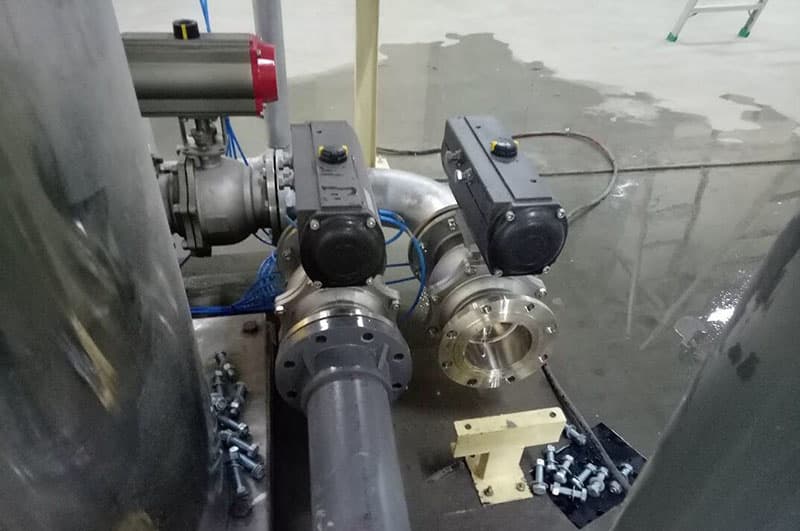

Ứng dụng của van bi inox khí nén

Ngày nay van bi inox khí nén là dòng van bi thông dụng nhất, van đang được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau như:

• Các hệ thống xử lý nước sạch, nước thải tại các khu dân cư, khu công nghiệp, khu chế xuất
• Hệ thống có chứa các môi chất ăn mòn như nước biển, xăng, dầu…
• Các hệ thống khí nén, lò hơi, nồi hơi
• Trong các nhà máy sản xuất thực phẩm, dược phẩm, đồ uống, nước giải khát
• Các nhà máy thủy điện, nhiệt điện

Trên đây là những chia sẻ của Van điện Đài Loan về van bi inox điều khiển bằng khí nén, ngoài dòng van bi này chúng tôi còn cung cấp dòng van bi nhựa khí nén. Quý khách quan tâm đến sản phẩm cần tư vấn thêm về lỹ thuật hay báo giá van bi inox điều khiển khí nén hãy liên hệ trực tiếp Email hoặc HOTLINE: 0968 110 819 để được hỗ trợ nhanh nhất.
