Van bướm điều khiển điện Haitima | Inox – Gang – Nhựa

Van bướm điều khiển điện haitima là thiết bị được sử dụng để đóng/mở hoặc điều tiết dòng lưu chất đi qua van trong đường ống. Đây là dòng van đã được kiểm chứng chất lượng tại thị trường Châu Âu. Với tính năng, chất lượng vượt trội và giá cả cạnh tranh nên dòng van này cũng đang được sử dụng phổ biến ở nước ta.

Giới thiệu van bướm điều khiển điện Haitima

Hãng van Haitima là một trong những hãng sản xuất van lớn nhất của Đài Loan hiện nay. Các sản phẩm của hãng được sản xuất trên dây truyền công nghệ tiên tiến của Châu Âu với đa dạng về mẫu mã, chủng loại, kích cỡ. Sản phẩm của hãng được xuất khẩu đi hàng trăm quốc gia trên thế giới. Và tại Việt Nam Van điện Đài Loan chính là đơn vị nhập khẩu và phân phối trực tiếp sản phẩm của hãng.

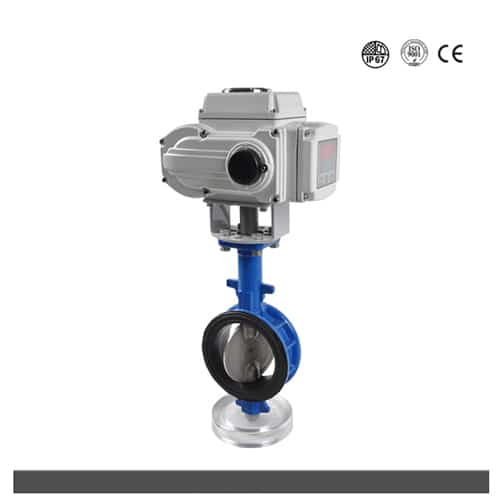

Van bướm điều khiển điện Haitima là dòng van bướm kết hợp với bộ điều khiển Haitima. Van vận hành hoàn toàn tự động thay thế mọi hoạt động bằng cơ năng sử dụng tay gạt hay tay quay.

Van bướm điện Haitima sử dụng dòng điện với điện áp 220vAC, 24vDC để điều khiển hoạt động đóng mở van. Van bướm điều khiển điện này có thể đóng mở hoàn toàn ON/OFF hoặc đóng mở tuyến tính theo góc đã được người dùng cài đặt trước.

Cấu tạo van bướm haitima điều khiển bằng điện

Van được cấu tạo bởi 2 bộ phận chính là: Van bướm cơ và đầu điều khiển Haitima.

Van bướm cơ

Nhắc đến van bướm thì chắc các bạn đã quá quen thuộc với dòng van này rồi phải không ạ. Van được thiết kế đĩa van theo hình dạng tròn cánh bướm, sử dụng cho nhiệm vụ đóng mở dòng chảy nên van được gọi là van bướm. Và van được cấu tạo từ những chi tiết chính cụ thể như:

• Thân van: Được làm từ những vật liệu Inox, gang, nhựa. Van được kết nối với hệ thống bằng  kiểu Wafer, Lug, 2 mặt bích.
• Trục van: Thông thường trục van sẽ được làm từ 2 loại vật liệu đó là inox cao cấp 304, 316 hoặc là thép hợp kim cao cấp không gỉ. Là chi tiết chuyền chuyển động xoay từ bộ điều khiển xuống đĩa van.
• Đĩa van: Được làm từ vật liệu inox với dòng van bướm inox và gang, được làm bằng nhựa với dòng van bướm nhựa. Là bộ phận trực tiếp đóng mở dòng lưu chất.
• Gioăng làm kín: Là bộ phận giúp van có độ kín cần thiết để van  không  bị rò rỉ dòng chảy khi van ở trạng thái đóng hoàn toàn. Được làm từ những vật liệu như Cao su EPDM, Teflon PTFE.

Ngoài ra còn một số chi tiết quan trọng khác như vòng đệm, vòng lót, chốt hãm,..v..v..

Van bướm được sử dụng thường là tất cả các hãng sản xuất van hiện nay trên thế giới như Samwoo, Wonil, YDK, AUT, ARV,..v..v..

Đầu điều khiển Haitima

Động cơ điện Haitima là động cơ điện được kiểm tra nghiêm ngặt trước khi xuất xưởng với các nguồn cấp điện hông dụng như DC 24v, AC 24V-/AC110/AC 220V/ AC 380V 50 Hz. Một pha hoặc ba pha. với các tính năng chống thấm nước tiêu chuẩn IP 67. và được chia làm 2 dạng chính như sau:

Điều khiển dạng On/Off ( đóng hoặc mở hoàn toàn)

Van sẽ luôn ở một trong hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Tức là khi van mở, đĩa van bướm sẽ quay một góc 90 độ và nằm song song với hướng dòng chảy của lưu chất lúc, này lúc này lưu lượng chảy qua van là lớn nhất, van được mở hoàn toàn. Khi van đóng, đĩa van bướm sẽ quay trở lại một góc 90 và nằm vuông góc với hướng dòng chảy của lưu chất, lúc này van được đóng hoàn toàn

Với dạng on/off thì động cơ sử dụng tiếp điểm hành trình kết hợp với mô men xoắn để điều khiển. Cần có cảm biến bảo vệ quá nhiệt quá tải, ngắn mạch

Điều khiển dạng regulating hay modulating (vô cấp tuyến tính theo góc mở)

Là dạng điều khiển đóng mở đĩa van theo các góc (các góc nhỏ hơn hoặc bằng 90 độ ) đã được cài đặt trước. Dạng này có thể dùng để điều tiết lưu lượng của dòng chảy.

Với dạng modulating thì phức tạp hơn dạng on/off động cơ sử dụng thuật toán tỷ lệ để điều khiển tín hiệu điều khiển có dạng 0-10v, 4-20mA tương ứng với góc 0 ~ 90 độ của đĩa van.

Đặc điểm nổi bật của van bướm điện Haitima

• Bộ điều khiển điện Haitima không chỉ được sử dụng để điều khiển van bướm mà còn được sử dụng cho các dòng van khác như van bi, van cổng.
• Van vận hành ổn định, bền bỉ.
• Thời gian đóng mở van từ từ nên không xảy ra hiện tượng sốc áp khi van đóng.
• Sản phẩm được nhập khẩu trực tiếp từ hãng sản xuất Haitima.
• Thay thế hoàn toàn mọi thao tác điều khiển thủ công bằng tay thông thường khi mất điện hay gặp sự cố.
• Van có thể được lắp đặt theo các chiều ngang dọc tùy theo hệ thống lắp đặt.
• Sử dụng điện áp phổ thông 24V, 220V, 380V.

Thông số kỹ thuật của van bướm điện Haitima

• Hãng sản xuất: Haitima.
• Xuất xứ: Đài Loan
• Kích cỡ: DN50 – DN1000
• Chất liệu van: gang, inox, nhựa…
• Gioăng làm kín: EPDM, PTFE
• Vât liệu bộ điều khiển: Nhôm nguyên khối.
• Dạng van: ON/OFF hoặc tuyến tính.
• Nguồn điện: 24V, 220V, 380V
• Tín hiệu điều khiển tuyến tính: 4 – 20 mA hoặc 0 – 10V DC.
• Tiêu chuẩn kháng bụi, nước: IP68
• Nhiệt độ làm việc: 0 – 180°C
• Áp lực làm việc: PN16, PN25
• Kết nối: Wafer, Lug, Mặt bích
• Môi trường làm việc: nước sạch, nước thải, khí, xăng dầu, hóa chất.
• Thời gian bảo hành chính hãng: 12 tháng

Nguyên lý hoạt động của van bướm điều khiển điện Haitima

Như đã trình bày ở trên là van hoạt động được là hoàn toàn phụ thuộc vào bộ điều khiển điện Haitima. Ban đầu van ở trạng thái đóng, khi chúng ta cấp điện cho đầu điều khiển. Khi đó mô tơ điện sẽ hoạt động tạo ra động năng làm xoay chuyển trục chuyền. Từ đó dẫn lực xoay xuống trục van tạo trạng thái mở của van.

Và khi yêu cầu hệ thống cần van đóng. Thì chúng ta thao tác tương tự như chu trình mở. Cung cấp nguồn điện vào vị trí dây điện đấu nối theo sơ đồ của chu trình đóng. Từ đó mô tơ hoạt động và đưa van về vị trí đóng hoàn toàn.

Và khi van đạt trạng thái đóng mở hoàn toàn hoặc là đóng mở theo các góc độ yêu cầu sẽ có bộ phận công tắc giới hạn hành trình ngắt nguồn điện vào. Tránh tình trạng om điện hoặc xảy ra những rủi ro không đáng có.

Tham khảo sản phẩm: Van bướm điều khiển điện Wyeco

Phân loại van cánh bướm điều khiển điện Haitima

Van bướm inox điều khiển điện Haitima

Van được chế tạo 100% từ vật liệu inox SS304 CF8 hoặc SS316 CF8M. Với việc được chế tạo từ inox mang đến cho van khả năng vận hành ưu việt hơn các dòng van còn lại. Cụ thể hơn là van có thể vận hành hiệu quả ở nhiều môi trường làm việc khác nhau. Đặc biệt là môi trường có nhiệt độ cao, áp suất lớn. Tuy nhiên giá thành của van lại cao hơn nhưng đổi lại thì độ bền, tuổi thọ của van cũng cao hơn các dòng khác rất nhiều.

Thông số kĩ thuật của van chung

•  Hãng sản xuất: Haitima
•  Xuất xứ: Đài Loan
• Kích thước: DN50 – DN500
•  Vật liệu: Thân inox, trục inox, đĩa inox
•  Gioăng: Teflon
•  Điện áp: 24V, 220V, 380V
• Áp lực: PN16
• Điều khiển: ON/OFF hoặc Tuyến Tính
• Nhiệt độ: 180 độ C
•  Kết nối: Wafer, Lug, Mặt bích
• Môi trường làm việc: Nước sạch, nước thải, hóa chất, xăng dầu.
• Tiêu chuẩn kháng nước: IP68
• Tình trạng hàng hóa: Có sẵn
• Bảo hành: 12 tháng.

Van bướm thân gang cánh inox điều khiển điện Haitima

Là dòng van được chế tạo từ 2 vật liệu thân gang, đĩa inox. Với sự kết hợp này mang đến cho van khả năng vận hành hoàn hảo, độ bền tốt, khả năng chịu va đập tốt, vận hành được ở đa dạng môi trường. Đặc biệt là dòng van này có giá thành rẻ hơn rất nhiều so với dòng van toàn thân inox. Nên đây là dòng van đang được sử dụng phổ biến nhất trên thị trường hiện nay. Theo thống kê thì có đến 65% các hệ thống công nghiệp hiện nay đang sử dụng dòng van kết hợp từ 2 loại vật liệu này.

Thông số kỹ thuật van chung

• Hãng sản xuất: Haitima.
• Xuất xứ: Đài Loan
• Kích thước van: DN50 – DN500
• Chất liệu van: thân van bằng gang GG4504 sơn phủ Epoxy.
• Đĩa, trục van: inox 304
• Vòng làm kín: EPDM
• Kiểu kết nối: Wafer, Lug, Mặt bích.
• Áp lực làm việc: PN10, PN16
• Nhiệt độ làm việc: 0-150 độ C
• Môi trường làm việc: Nước, nước thải, xăng dầu, xi măng,…
• Điện áp: 24V, 220V, 380V
• Đóng mở: dạng On/Off hoặc tuyến tính
• Tiêu chuẩn chống nước: IP68
• Tình trạng hàng hóa: Có sẵn
• Bảo hành: 12 tháng.

Van bướm nhựa điều khiển điện Haitima

Đối với những môi trường làm việc đặc biệt như hóa chất có tính ăn mòn, axit, kiềm, muối thì việc sử dụng dòng van inox hoặc gang sẽ không thể đáp ứng tối ưu cho hệ thống. Nhưng đối với dòng van nhựa được chế tạo từ vật liệu nhựa PVC, uPVC, cPVC thì hoàn toàn là điều bình thường. Bởi khả năng chống ăn mòn hóa học của nhựa là vô cùng hoàn hảo. Tuy nhiên van được chế tạo từ vật liệu này bị giới hạn bởi nhiệt độ cao (max 80°C) áp suất lớn (max PN10).

Thông số kỹ thuật van chung

• Hãng sản xuất: Haitima
• Xuất xứ: Đài Loan
• Kích cỡ : DN40 – DN500
• Vật liệu: Thân van là nhựa UPVC, PVC, Đĩa nhựa UPVC, PVC, trục inox 316
• Vòng làm kín: EPDM
• Áp lực làm việc: PN10, PN16
• Nhiệt độ làm việc: 0 – 80 độ C
• Môi trường làm việc: Nước, nước thải, xăng dầu, xi măng,…
• Điện áp: 24V, 220V, 380V
• Đóng mở: dạng On/Off hoặc tuyến tính
• Tiêu chuẩn chống nước: IP68
• Kiểu kết nối: Lug
• Tình trạng hàng hóa: có sẵn
• Bảo hành: 12 tháng.

Ưu và nhược điểm của van bướm điều khiển điện Haitima

Ưu điểm

• Đa dạng kích thước van cũng như kiểu lắp đặt. Thuận lợi cho việc lựa chọn van.
• Độ cản dòng chảy khi van ở trạng thái mở hoàn toàn rất thấp.
• Giá thành van rẻ hơn so với giá trị thực tế của van mang đến.
• Khi mất điện có thể vận hành thao tác bằng tay được.
• Momen xoắn do bộ điều khiển tạo ra cao nên van vận hành van đơn giản và nhẹ nhàng.

Nhược điểm

• Nếu sử dụng van cho nhiệm vụ điều tiết dòng chảy thì tuổi thọ của van sẽ giảm đi đáng kể.

Đây là điểm yếu chung của tất cả các dòng van bướm. Nếu hệ thống yêu cầu van hoạt động ở vị trí điều tiết thì các bạn nên tham khảo Van bi điều khiển điện  hoặc Van bi điều khiển khí nén.

Mua van bướm Haitima điều khiển điện chính hãng giá tốt tại Hà Nội

Với sự phát triển như vũ bão của quá trình công nghiệp hóa hiện đại hóa đất nước đã và đang tạo nên những diện mạo mới trong tất cả các lĩnh vực đặc biệt là công nghiệp với sự ra đời và phát triển của các hệ thống tự động hóa. Với nhu cầu sử dụng ngày lớn nhiều dẫn đến sự xuất hiện ngày nhiều những đơn vị cung cấp các dòng sản phẩm này. Kèm theo đó là nổi lo về mặt hàng kém chất lượng lại rấn lên trong tâm lý của các khách hàng.

Là đơn vị với gần 10 năm trong lĩnh vực nhập khẩu và phân phối các loại van công nghiệp, thiết bị PCCC, thiết bị vật tư ngành nước…Khi đến với chúng tôi Quý khách sẽ nhận được:

• Sản phẩm nhập khẩu chính hãng nên đảm bảo chất lượng tốt nhất.
• Là đơn vị phân phối trực tiếp nên giá thành cạnh tranh nhất.
• Đầy đủ giấy tờ CO, CQ, Catalog, hình ảnh thực tế.
• Bảo hành dài hạn, 1 đổi 1 khi có lỗi của nhà sản xuất.
• Đội ngũ tư vấn viên, kỹ thuật viên tư vấn 24/7.
• Các hình thức thanh toán linh hoạt.
• Hỗ trợ vận chuyển tận chân công trình.
• Nhiều chế độ hậu mãi hấp dẫn…

Đến đây thì chắc chắn bạn đã tìm địa chỉ mua van bướm điện chính hãng giá tốt tại Hà Nội rồi phải không nào. Van điện Đài Loan không chỉ cung cấp sản phẩm tại Hà Nội mà hiện nay chúng tôi còn có chi nhánh tại TP Hồ Chí Minh và các đại lý trải dài trên mãnh đất hình chữ S. Quý khách quan tâm đến sản phẩm cần tư vấn thêm về kỹ thuật hay báo giá van bướm điều khiển điện Haitima hãy liên hệ trực tiếp HOTLINE: 0968 110 819 để được hỗ trợ nhanh nhất.
