Van bướm tay quay

Hiển thị tất cả 9 kết quả

  Van bướm tay quay là dòng van bướm thường được sử dụng cho các van kích cỡ lớn. Chúng được vận hành thủ công thông qua các tay xoay. Vậy van bướm tay quay là gì? Dạng van bướm này có đặc điểm gì nổi bật? Hãy cùng chúng tôi đi tìm câu trả lời cho những câu hỏi trên nhé!

Giới thiệu van bướm tay quay.

  Van bướm là dòng van công nghiệp được gắn vào hệ thống để đóng mở hay điều tiết lưu chất đi qua van. Chúng có 1 đĩa kim loại hình tròn xoay 45 đến 90 độ trong phạm vi gioăng cao su làm kín. Chúng được điều khiển bởi tay gạt, tay quay hay điều khiển tự động bằng điện và khí nén.

  Van bướm tay quay hay còn gọi là van bướm vô lăng, van cánh bướm vô lăng. Là dòng van được điều khiển đóng mở thủ công bằng tay vô lăng. Thông qua hệ số bánh răng truyền động lực từ tay quay đến trục van. Chúng làm đĩa van quay 1 góc 90o tương ứng với trạng thái mở hoàn toàn của van. Khi thao tác tay quay theo chiều ngược lại van sẽ đóng.

  Van bướm vô lăng được chế tạo từ các chất liệu inox, gang, nhựa, thép…Nhờ cấu tạo từ đa dạng chất liệu nên chúng có thể hoạt động tốt ở nhiều loại môi trường khác nhau. Như van nhựa dùng cho nước sạch, hóa chất có nồng độ cao, van inox dùng cho hóa chất, nhiệt độ cao…

Van bướm vô lăng

  Van bướm tay quay vô lăng được Auvietco.vn nhập khẩu trực tiếp từ các nước có nền công nghiệp tiên tiến như Đài Loan, Hàn QUốc, Malaysia, Thỗ Nhĩ Kì, Trung QUốc… Với đầy đủ kích cỡ DN50-DN1000. Hàng sẵn kho, bảo hành dài hạn, giá siêu rẻ.

Van bướm tay quay vô lăng được cấu tạo như thế nào?

Cũng như các dòng van bướm khác. Van bướm tay quay cũng được cấu tạo từ các bộ phận chính như:

Thân van:

Thân van bướm
Thân van bướm

Là bộ phận bao quan các chi tiết cấu thành nên van. Chúng được chế tạo nguyên khối từ gang, inox, nhựa, thép. Bên ngoài được phủ thêm 1 lớp sơn Epoxy. Chúng được kết nối hệ thống bằng mặt bích với các kiểu lắp đặt như Wafer, Lug, 2 mặt bích.

Cánh van:

Đĩa van hình cánh bướm

Là bộ phận quan trọng nhất của van bướm. Chúng tiếp xúc trực tiếp với dòng lưu chất để thực hiện nhiệm vụ đóng/ mở cho dòng lưu chất đi qua. Đây là bộ phận hình tròn có dạng cánh bướm, chúng được chế tạo từ gang, inox, nhựa. Cánh van có 2 loại tương ứng với trục van:

  • Thứ nhất là loại đĩa có trục xuyên thấu. Dạng đĩa này tạo độ vững chắc cho van. Tuy nhiên do đĩa dày nên sức cản dòng lưu chất lớn.
  • Thứ 2 là loại đĩa gắn trục 2 đầu trên và dưới. Dạng đĩa này cần 2 trục van để gắn 2 phái trên, dưới. Ưu điểm nổi bật của dạng đĩa này là chúng giảm sức cản của cánh van với dòng lưu chất. Tuy nhiên độ cứng của chúng là không bằng loại trên. Nên chúng thường được ứng dụng cho các dòng van có áp suất nhỏ.

Gioăng làm kín:

Gioăng van bướm

Gioăng làm kín hay còn gọi là vòng đệm. là bộ phận được chế tạo từ cao su APDM, NBR hoặc PTFE.

Ty van:

Trục van bướm

Là bộ phận được làm từ inox, có 1 số trường hợp chúng được làm từ thép. Là một trục xuyên suốt từ lá van đến cổ van và kết nối hộp số. Để tương ứng với 2 dạng cánh van, trục van cũng có 2 dạng:

  • Dạng trục xuyên thấu cánh van. Đồng thời chúng được cố định với thân van.
  • Dạng trục được cố định 2 đầu trên dưới của đĩa van.

Tay quay:

Tay quay vô lăng

Là bộ phận có dạng vô lăng. Trên bộ phận này có hiển thị điều đóng mở van.

Hộp số:

Là phần cơ cấu truyền lực được gắn vào chiếc vô lăng. Chúng bao gồm hộp số cấp bánh răng, bộ trợ lực bên trong để trợ lực lên tay quay giúp thực hiện quá trình đóng mở van.

Thông số kỹ thuật chung:

  • Kích thước: DN50 – DN500 ( Kích thước to hơn đặt hàng)
  • Chất liệu thân: Inox, Gang, Thép, Nhựa
  • Áp lực làm việc: PN10, PN16, PN25.
  • Nhiệt độ làm việc: – 5 – 200 độ C
  • Kiểu kết nối: Mặt bích
  • Kiểu vận hành: tay quay vô lăng
  • Hãng sản xuất: ARV, AUT, Wonil, Kitz, Arita…
  • Xuất xứ: Malaysia, Đài Loan, Hàn QUốc, Trung Quốc
  • Bảo hành 12 tháng
  • Hàng sẵn giao.

Nguyên lý hoạt động chung

Van bướm tay quay có nguyên lý hoạt động đơn giản.

Chu trình mở:

Ở trạng thái ban đầu van luôn đóng. Khi tác động lực lên phần tay quay bằng cách xoay chúng theo hướng từ phải qua trái theo ngược chiều kim đồng hồ. Và tiếp tục xoay hết hành trình khi không xoay được nữa. Khi đó van ở trạng thái mở hoàn toàn. Ngoài ra người vận hành có thể xem phần báo hiệu trên thân van để xác định xem van đã mở hay chưa.

Chu trình đóng:

Khi van đang ở trạng thía mở hoàn toàn. Chúng ta sẽ thao tác ngược lại với quá trình ở trên. Lại xoay tay quay theo hướng từ trái qua phải theo chiều kim đồng hồ. Xoay đến khi hết hành trình cảm thấy nặng không xoay được nữa. Lúc này van trở về trạng thái ban đầu đóng hoàn toàn.

Điều tiết dòng chảy lưu chất:

Dòng van này còn có thể dùng để điều tiết dòng chảy do cơ cấu cánh van đóng mở chậm. Chúng có thể điều tiết ở các góc nhỏ hơn 90o quanh vòng tròn gioăng làm kín.

Ưu điểm nổi bật của van cánh bướm tay quay.

  • Là dòng van được thiết kế chắc chắn với độ bền cao.
  • Van có thời gian đóng mở nhanh, nhẹ nhàng bằng tay quay với hợp số trợ lực.
  • Đa dạng về kích thước và chủng loại. Nên phù hợp với nhiều loại hệ thống và môi trường hoạt động khác nhau.
  • Chúng có thể chịu được áp lực lớn và nhiệt độ cao.
  • Giá thành sản phẩm hợp lý so với các dòng van khác có cùng chức năng.
  • Dễ dàng lắp đặt, bảo dưỡng hay thay thế.

Những hạn chế của van bướm vô lăng.

  • Thời gian đóng mở chậm hơn so với các dòng van bướm tự động.
  • Không có kích cỡ nhỏ hơn DN50
  • Đĩa van nằm trong dòng chảy nên dòng lưu chất đi qua bị nhiễu loan.
  • Nếu thường xuyên sử dụng cho mục đích điều tiết thì tuổi thọ van không cao.

Các loại van bướm tay quay có sẵn tại Auvietco.vn.

Theo chất liệu cấu tạo van:

Van bướm tay quay thân gang cánh inox.

Van bướm tay quay vô lăng

Là dòng van có giá thành thuộc phân khúc trung bình. Với phần thân được làm từ gang nên tạo sự vững chắc cho van. Cánh van làm từ inox nên đảm bảo những yêu cầu vè an toàn của dòng lưu chất cũng như tuổi thọ của van.

Van bướm tay quay inox.

Van bướm inox tay quay

Van được cấu tạo từ chất liệu inox 304, 316. Với chất liệu này van có thể hoạt động ở những môi trường có nhiệt độ cao hay áp suất lớn. Cũng chính vì đặc điểm nổi bật này mà van có giá thành cao nhất trong các dòng van bướm vô lăng.

Van bướm tay quay nhựa.

Là dòng van được chế tạo từ chất liệu nhựa PVC, uPVC, cPVC…Đây là loại chất liệu có khả năng chống ăn mòn hóa học cao. Chúng có thể hoạt động tốt trong các môi trường axit, bazo, kiềm…Đây cũng là lý do mà các nhà máy hóa chất luôn ưu tiên sử dụng dòng van này cho các hệ thống của mình.

Theo kiểu kết nối với đường ống.

Van bướm tay quay kiểu kẹp- Wafer

Van bướm tay quay wafer
Van bướm tay quay wafer

Đây là dòng van có giá thành rẻ nhất hiện nay. Van được kết nối với đường ống bằng 2 tai va bên trên hoặc loại 4 tai van chi đều 2 trên 2 dưới. Tùy vào kích cỡ van mà nhà sản xuất sẽ tính toán sao cho vị trí các tai van đảm bảo tính an toàn khi van hoạt động.

Van bướm tay quay tai bích- Lug type

Van bướm tay quay dạng LUG

Dòng van này được kết nối đường ống bằng trục vít thông qua các lỗ ren ở thân van. Van kết nối dạng này luôn đảm bảo an toàn và đảm bảo sự chắc chắn, ổn định cho các hệ thống lắp đặt.

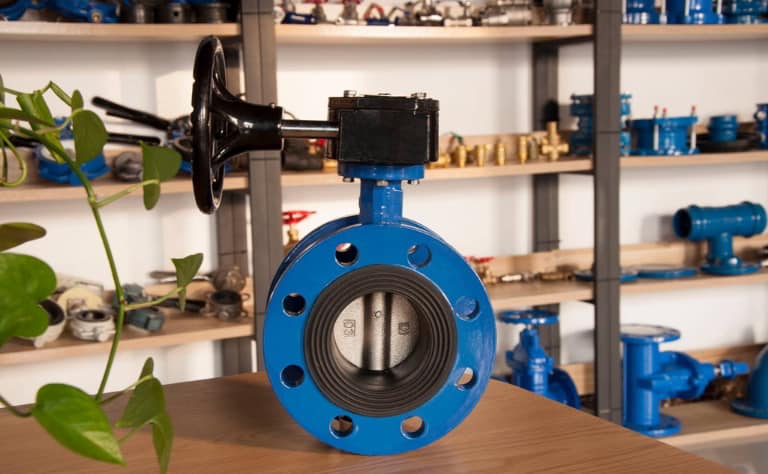

Van bướm tay quay 2 mặt bích

Van bướm mặt bích tay quay

Là dòng van chuyên dùng cho các hệ thống đường ống có kích cỡ lớn, kèm theo đó là áp suất cao và độ rung lắc lớn. Chúng được liên kết với đường ống bằng 2 mặt bích 2 đầu. Và được siết chặt bởi đai ốc, bulong.

Van bướm tay quay vô lăng được ứng dụng ở đâu?

Để lắp đặt van tay quay này chúng đòi hỏi phải đáp ứng được những yêu cầu khắt khe hơn so với dòng van tay gạt. Cơ bản nhất là vị trí lắp đặt van phải có lối đi. Ngoài ra chúng cần có không gian tối thiểu để người vận hành có thể thực hiện thao tác.

Van thường được sử dụng rộng rãi trong các hệ thống như:

  • Trong các nhà máy nước, nước thải công nghiệp.
  • Trong các hệ thống hồ chứa, đập
  • Trong các nhà máy thủy điện, nhiệt điện
  • Trong các nhà máy sản xuất xi măng, bột giấy
  • Trong các nhà máy sản xuất sắt, thép, mỏ sắt
  • Trong các nhà máy sản xuất đồ uống, rượu bia, nước giải khát, sữa…
  • Trong các hệ thống PCCC…

Trên đây là những chia sẻ của chúng tôi về dòng van cánh bướm tay quay. Ngoài dòng van này chúng tôi còn phân phối các dòng van bướm tay gạt. Các dòng sản phẩm này luôn có sẵn ở kho Hà Nội và kho TP Hồ Chí Minh của chúng tôi. Quý khách hàng quan tâm đến sản phẩm cần tư vấn thêm về kỹ thuật hay báo giá van bướm tay quay cụ thể hãy gọi ngay Hotline để được hỗ trợ miễn phí nhanh nhất.
